概念解读

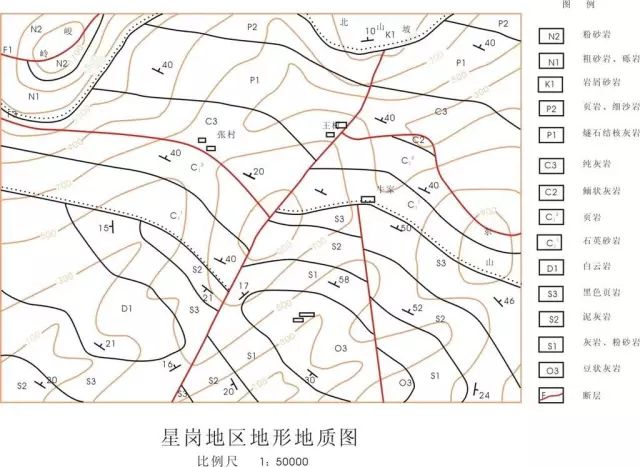

地质地形图实际上是地形图和地质图重叠绘制在一起的地质图件。它既反映了图区地表的地形特征和地物分布位置，又反映了图区煤、岩的露头分布及地质构造。地质地形图的主要内容是地形等高线、地物分布及各种地质界线。

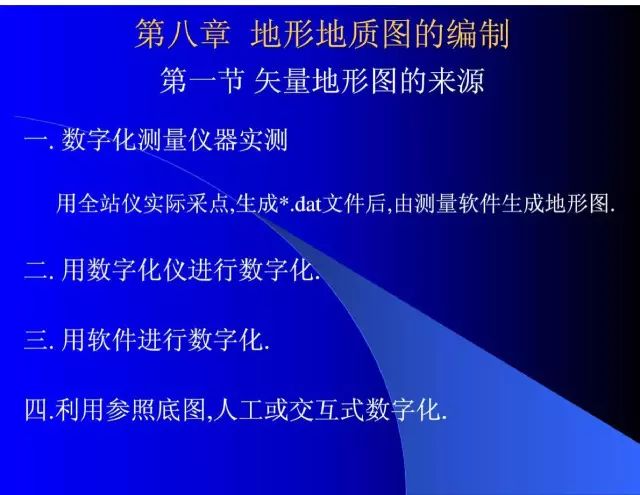

编制方法
以下材料来自百度文库，感谢原作者，版权归其所有
1、矿区地形地质图编制要求
1.1矿区地形地质图是用以客观、正确、详细地表示矿区的矿体(层)、矿化带或含矿层，各种岩层与岩体的产状、分布、大小，构造特征及相互关系的综合图件。

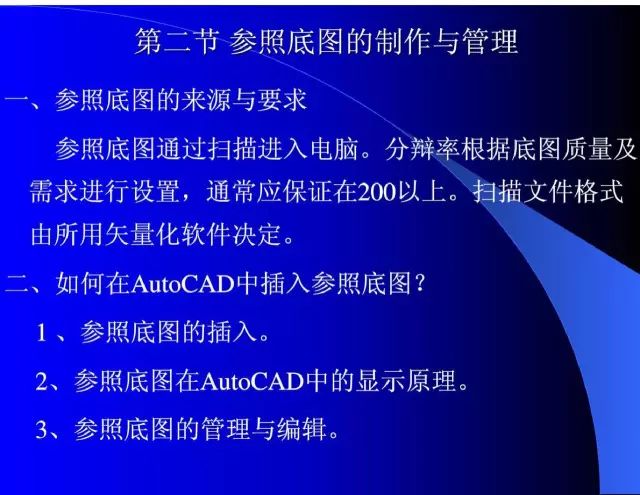

1.2矿区地质图地形底图用聚脂薄膜绘制，以防止图件伸缩。
1.3矿区地质图比例尺根据勘查工作性质、矿种、矿床规模及复杂程度而定;一般金属矿床为1：1000~1：2000，大型沉积矿床为1：5000~1：10000。
1.4矿区地形地质图应表示的主要内容：

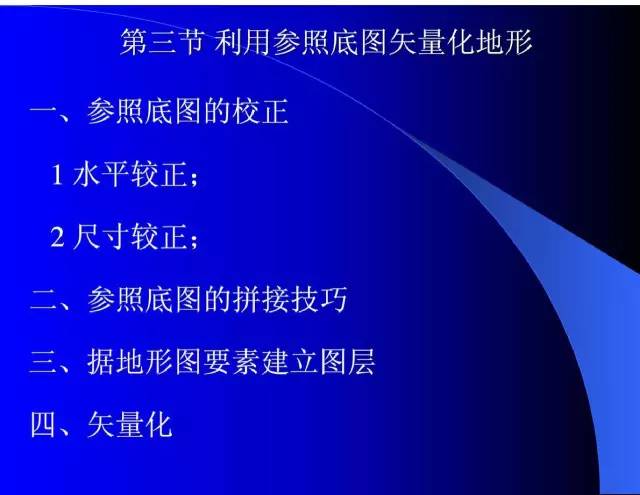

A：地形底图应有地形等高线、座标线、水系、主要厂房、桥梁、高压线路、主要交通线等，三角点和主要测量控制点。
B：各种实测与推测地质界线，包括：断层线、地层、侵入岩、火山岩、矿体、矿化体、蚀变带、含矿层等的地质界线及地层、矿体、断层、节理产状要素。
C：矿区勘探剖面线，主要探矿工程位置及编号。
D：必要且图面负担允许时可以附物化探异常等值线图。
1.5根据地质图应表示的内容，系统收集整理矿区实际材料图和其他已有资料，在此基础上进行矿区地形地质图的编制。
2、矿区地形地质图编制
2.1根据矿区大比例尺地质填图、地质观察路线，地质观察点记录，结合各项探矿工程揭露的地质界线、地质体，勾连地质界线，地质界线野外实地勾连，室内用“V”字形法则进行检查核对。
地层的划分按实测地质剖面划分的填图单元，一般应划分到段或层。地质体一般图上宽大于1mm，走向大于1cm均应在图上表示，对矿体、矿化体可适当放大表示。
2.2图上一般不表示第四系松散沉积物，但如矿区内大面积第四系覆盖，要编制矿区基岩地质图，揭去所有的第四系盖层时，则在图上所有穿过第四系的工程达到基岩的深度，工程揭露和物探方法推断的地质界线应表示。
2.3主要探矿工程及编号、勘探剖面位置及编号的展绘。
2.4为了反映矿区地质构造，垂直主要构造线和矿体走向切制1-2条地质剖面，附于地形地质图下方，剖面比例尺同地形地质图。
2.5必要时投绘物化探异常等值线图。
2.6地形地质图左侧附矿区地层综合柱状图，右侧或下方附图例。

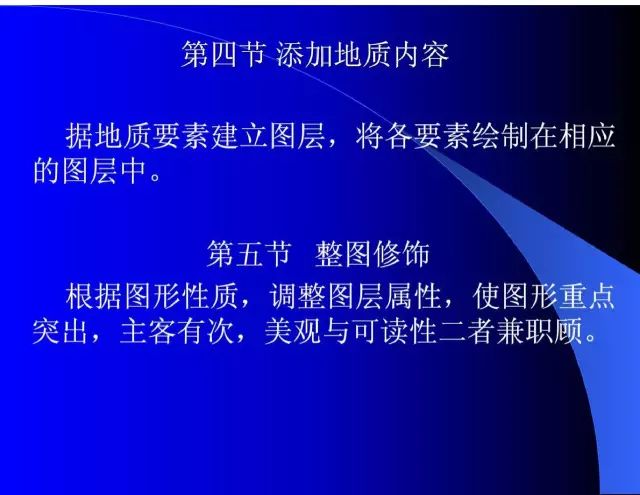

3、图面整饰
3.1编排图例、柱状图、剖面图，左侧附矿区地层综合柱状图，右侧附图例，下方附剖面图。
3.2图名、比例尺、图签、图廓、座标等。
3.3内、外图廓线。
3.4图纸着墨、上色。
